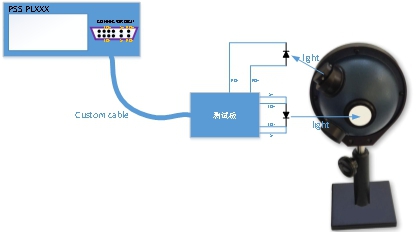

点击图片查看原图 使用普赛斯PL系列 窄脉冲超大电流脉冲电流源进行LIV测试框图如下：主要有PL系列设备、专用连接线、测试板、积分球、待测激光器、光接收PD组成。VCSEL激光器 般输出光功率很大，而PD的接收功率较小，需要使用积分器进行光功率的衰减，同时积分球的反射特性使激光器系统对激光器光入射角并不是非常敏感。
设备输出有以下几个信号：LD+、LD-、S+、S-、PD+、PD-，其中LD+、LD-为恒流源输出激励信号，S+、S-为待测器件电压测量信号，PD+、PD-为外置PD测量信号。
为保证信号输出质量，PL系列设备需要使用普赛斯定制的特殊连接线，同时从测试板到待测器件要尽量减少连线， 好直接将器件焊接于测试板上或使用socket。
为保证待测器件电压测量的准确性，S+、S-需要在待测器件引脚上短接至LD+、LD-，请务必将S+、S-连接至待测器件引脚上，切勿直接在测试板上随意短接。

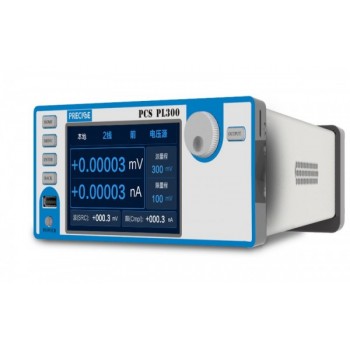

窄脉冲超大电流脉冲电流源特点
5寸800*480触摸显示屏，全图形化操作
内置LIV测试软件，加速用户完成测试
高灵敏度宽带光功率检测
丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
支持USB存储， 键导出测试报告
支持多种通讯方式，RS-232、GPIB及以太网
窄脉冲超大电流脉冲电流源应用
VCSEL激光器
激光器阵列
大功率LED
有关 窄脉冲超大电流脉冲电流源的更多信息请咨询 八 四零六六三四七六
