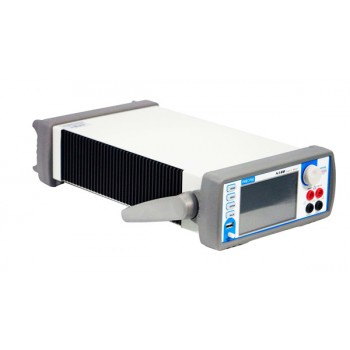

S300型数字源表功能：

①集合电压源、电流源、电压表、电流表、电子负载的功能于 身，广泛用于各类精密器件的测量。

②四象限工作，可作为源或负载

SMU数字源表与万用表的区别：
源表相对传统电源的优势：传统电源过零时需要改变线连接方式，增加需要反复切换的机械开关，降低了设备的可靠性；且电源电压电流限制精度有限，电压1%，电流10mA；

源表相对电源结合万用表组合的优势：万用表电源组合需要编程实现设备控制及同步，复杂连线且要编程开发；电源限压限流性能差，限压限流精度低，瞬态特性也无法保证；

普赛斯仪表S型数字源表国产自主研发，单通道，不支持脉冲输出，触摸屏操作，支持多种通讯方式，RS-232、GPIB及以太网； 大输出电压达300V， 小测试电流达100pA，支持USB存储， 键导出数据报告，S系列源表价格优势明显；

S300型数字源表特点

5寸800*480触摸显示屏，全图形化操作

内置强大的功能软件，加速用户完成测试，如LIV、PIV

源及测量的准确度为0.1%，分辨率5数位

四象限工作（源和肼），源及测量范围：电流100pA~1A，电压0.3mV~300V

丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描

支持USB存储， 键导出测试报告

支持多种通讯方式，RS-232、GPIB及以太网

S300型数字源表技术参数

大输出功率：30W，4象限源或肼模式；

源限度：电压源：±30V（≤1A量程），±300V（≤100mA量程）；

电流源：±1.05A（≤30V量程），±105mA（≤300V量程）；

过量程： 105%量程，源和测量；

稳定负载电容：<22nF；

宽带噪声(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；

线缆保护电压：输出阻抗1KΩ，输出电压偏移<80uV；

大采样速率：1000 S/s；

触发：支持IO触发输入及输出，触发 性可配置；

输出接口：前后面板香蕉头插座输出，同 时刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太网；

电源：AC 100~240V 50/60Hz；

工作环境：25±10℃；

尺寸：106mm高 × 255mm宽 × 425mm长；

S300型数字源表应用

•

  分立半导体器件特性测试，电阻、二 管、发光二 管、齐纳二 管、PIN二 管、BJT三 管、MOSFET、SIC、GaN等器件；
  能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
  传感器特性测试，电阻率、霍尔效应等
  有机材料特性测试，电子墨水、印刷电子技术等
  纳米材料特性测试，石墨烯、纳米线等

•




• 有关2400源表替代产品-S300型数字源表的更多信息请咨询 八 四零六六三四七六
